Полиуретан для форм Силагерм 5040 комплект 2 кг– двухкомпонентный заливочный наполненный полиуретановый компаунд для изготовления форм с высокими физическими свойствами и характеристиками.
Твердость полиуретана для форм Силагерм 5040 - 40 ед. по шкале Шора А.
ПРЕИМУЩЕСТВА:
- простая технология переработки;
- при отверждении практически не дает усадки. (усадка менее 0,1%);
- идеальное копирование модели;
- возможность получения изделий со сложным рельефом и отрицательными уклонами;
- отверждение при комнатной температуре;
количество рабочих циклов формования до 500 в зависимости от используемого материала;
- возможность ускоренного формования при температуре 60-70°С;
легко окрашивается в массе.

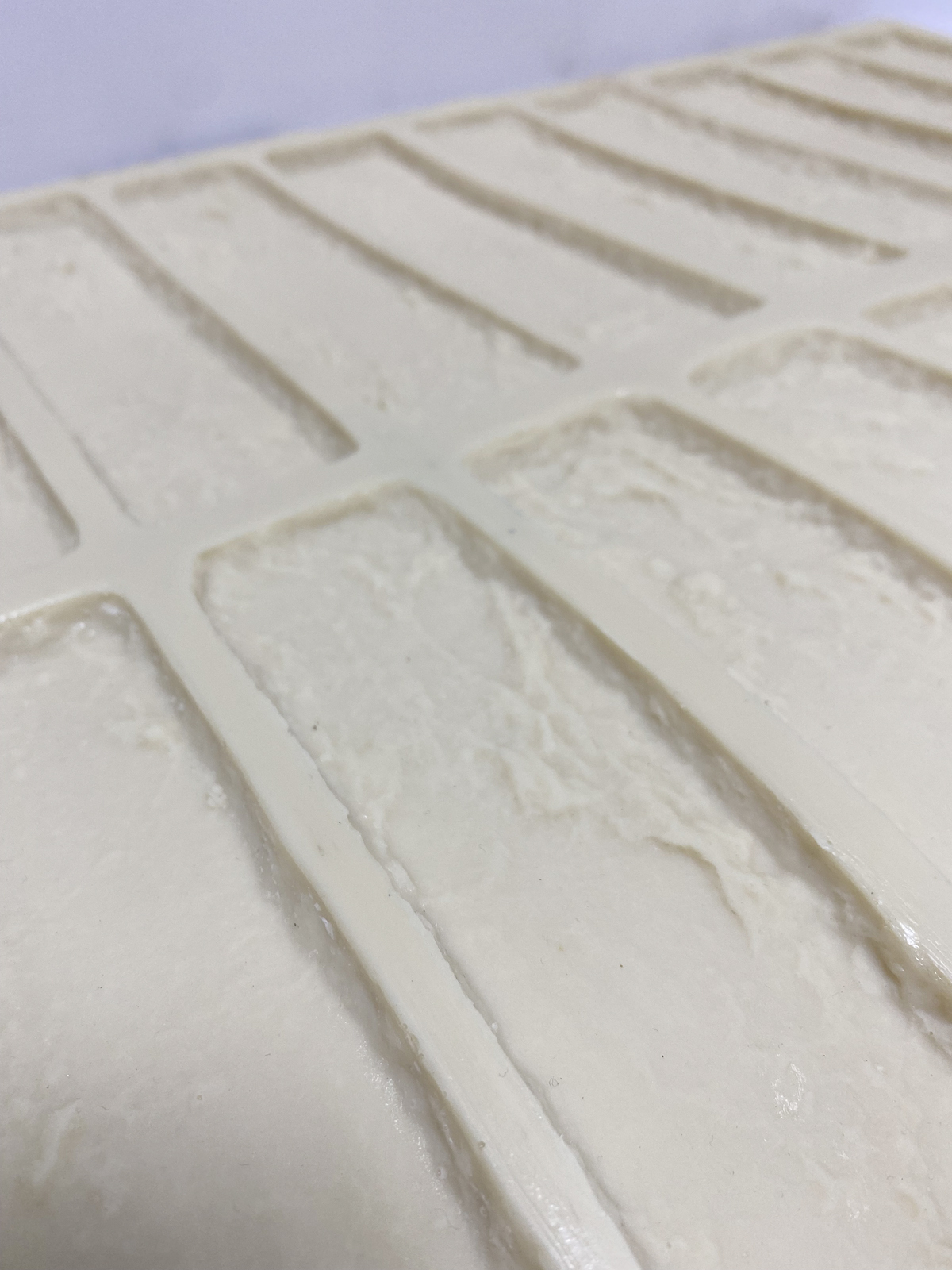

Полиуретан для форм Силагерм 5040 используется для различного производства, включая изготовление искусственного камня, форм для изготовления скульптур и архитектурных элементов из гипса и бетона и т.п. Он удовлетворяет жёстким требованиям к материалам, предназначенным для работы в непосредственном длительном контакте с бетоном, гипсом и другими подобными материалами.
Работа с полиуретаном осуществляется ручным или машинным способом при температуре 18-30°С.
Перед смешением, тщательно перемешайте компоненты комплекта полиуретана для форм Силагерм 5040!!!
Пасту и отвердитель следует смешивать вручную шпателем или низкооборотной мешалкой (от краев к середине) до получения однородной массы. После открытия упаковки, оставшийся продукт должен храниться в плотно закрытой таре, без доступа воздуха!!!. Ёмкости и средства для смешения должны быть чистыми и сухими и сделаны их пластика, стекла или металла.
Соотношение смешивания полиуретана для форм Силагерм 5040 (компоненты по весу): 100 А : 100 В или один ко одному (1:1)
Характеристики:
Марка: Силагерм 5040
Твердость по Шору A: 40±5
Соотношение (по весу): 100 А : 100 В
Время жизни, мин: 45-100
Время отверждения, час: 24
Время дематрицирования, час: 72
Плотность г/см3: 1,00-1,15
Динамическая вязкость комп. А, мПа*с: 600-1200 (2/100)
Динамическая вязкость комп. Б, мПа*с: 600-1200 (4/10)
Удлинение при разрыве, %: 500-1000
Предел прочности на разрыв, МПа: 2,5-4,5
Усадка, %: Менее 0,1
Указанные значения показателей получены на отвакуумированных образцах после 7 дн. при комнатной температуре(20°C) и влажности 55%
