Силиконовый теплопроводный компаунд не поддерживающий горения Силагерм 2111 предназначен для защиты изделий электронной и радиотехнической техники, длительно работающих в среде воздуха и в условиях повышенной влажности в интервале температур от минус 60 до плюс 250 ºС. Эластичность компаунда позволяют применять его для герметизации изделий из ферритов и пермаллоев. Компаунд самозатухающий и не поддерживает горения.
Внешний вид: Жидкая, бело-серая основа и прозрачный отвердитель.
Компаунд Силагерм 2111 не вызывает коррозии при температурах прогрева до 200° С алюминиевых сплавов, стали кадмированной и оцинкованной с хроматным пассивированием, латуни и серебряных покрытий, при температурах прогрева до 150° С и оловянных покрытий.
Силагерм 2111 является двухкомпонентным материалом состоящими из основы, которая при смешении с катализатором вулканизуется при комнатной температуре в течении 24 часов. Для лучшей адгезии используют подслой П-11, который комплектуется к компаунду по желанию клиента.
|

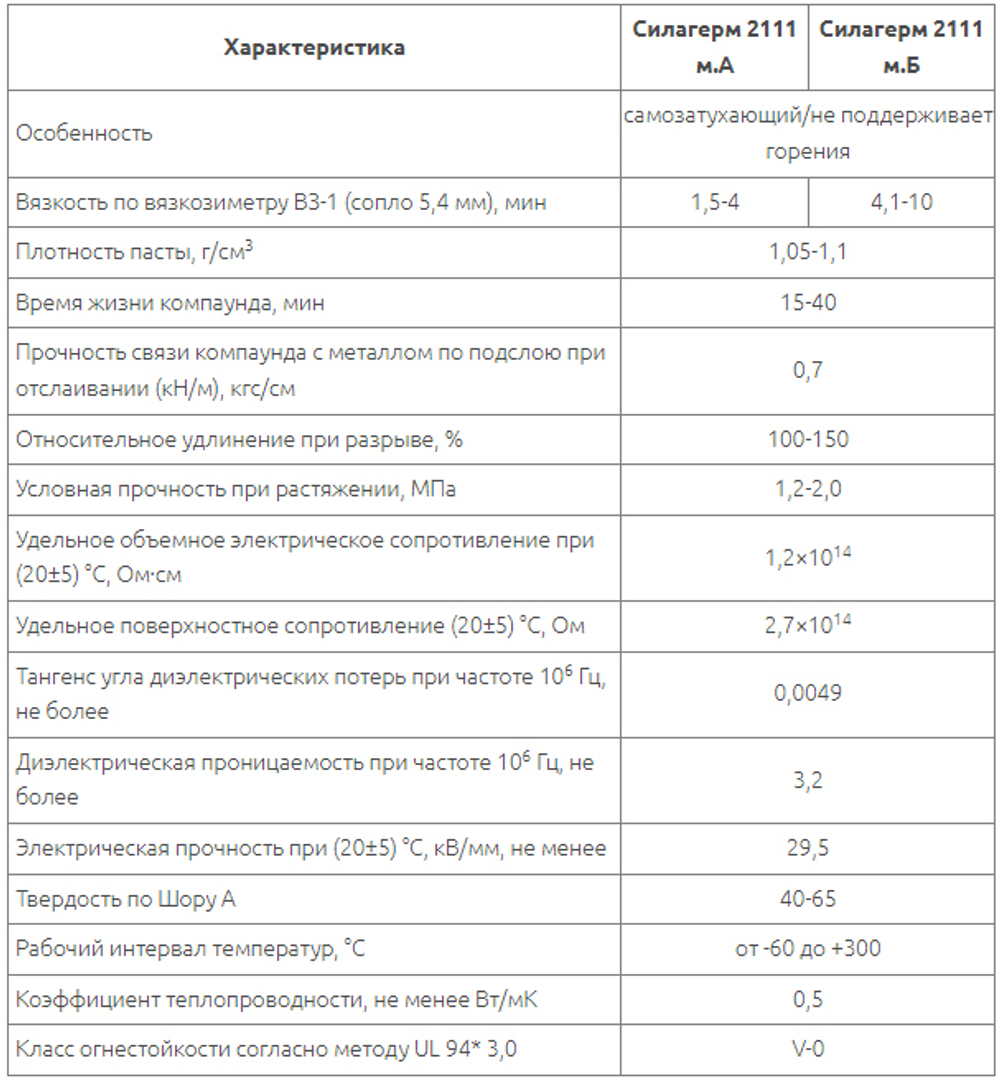

Характеристика |
Силагерм 2111 м.А |
Силагерм 2111 м.Б |
|
Особенность |
самозатухающий/не поддерживает горения |
|
|
Вязкость по вязкозиметру ВЗ-1 (сопло 5,4 мм), мин |
1,5-4 |
4,1-10 |
|
Плотность пасты, г/см3 |
1,05-1,1 |
|
|
Время жизни компаунда, мин |
15-40 |
|
|
Прочность связи компаунда с металлом по подслою при отслаивании (кН/м), кгс/см |
0,7 |
|
|
Относительное удлинение при разрыве, % |
100-150 |
|
|
Условная прочность при растяжении, МПа |
1,2-2,0 |
|
|
Удельное объемное электрическое сопротивление при (20±5) °С, Ом·см |
1,2×1014 |
|
|
Удельное поверхностное сопротивление (20±5) °С, Ом |
2,7×1014 |
|
|
Тангенс угла диэлектрических потерь при частоте 106 Гц, не более |
0,0049 |
|
|
Диэлектрическая проницаемость при частоте 106 Гц, не более |
3,2 |
|
|
Электрическая прочность при (20±5) °С, кВ/мм, не менее |
29,5 |
|
|
Твердость по Шору А |
40-65 |
|
|
Рабочий интервал температур, °С |
от -60 до +300 |
|
|
Коэффициент теплопроводности, не менее Вт/мК |
0,5 |
|
|
Класс огнестойкости согласно методу UL 94* 3,0 |
V-0 |
|
